Konstrukcija:
Montavimas:
Darbinė temperatūra: -40°C ... +85°C
Izoliacijos storis [mm]: 9
Matmenys [mm]: Ø100; Ø125; Ø160; Ø200
Spalva: Juoda

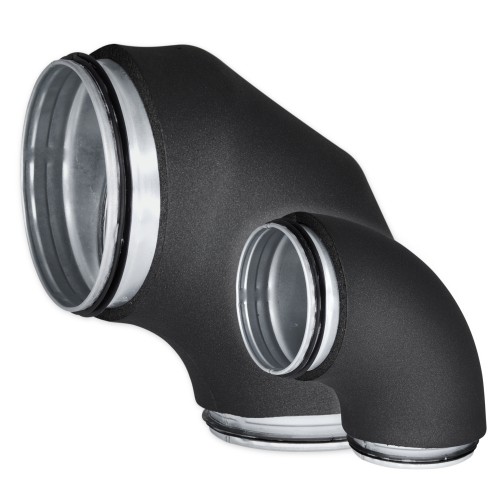

Izoliuotos metalinės EUROPLAST ortakių alkūnės yra skirtos ventiliacijai, kondicionavimui ir rekuperacijai su papildomais energijos efektyvumo reikalavimais. Naudojama izoliacija užtikrina puikią garso izoliaciją, šilumos izoliaciją ir apsaugą nuo kondensato susidarymo. Naudojama medžiaga atitinka B klasės priešgaisrinės saugos standartus. Gamyklinė izoliacija žymiai sumažina montavimo laiką ir išteklius objekte bei užtikrina izoliacijos kokybę.
Pavadinimas | Skersmuo | Klasė | |
---|---|---|---|
![]() IF09-BFS90-100
|
izoliuota alkūnė metalinė, 90°- Ø100mm su tarpinėmis, presuota, izoliacija 9mm
|
Ø 100 mm | B; D |
![]() IF09-BFS90-125
|
izoliuota alkūnė metalinė, 90°- Ø125mm su tarpinėmis, presuota, izoliacija 9mm
|
Ø 125 mm | B; D |
![]() IF09-BFS90-160
|
izoliuota alkūnė metalinė, 90°- Ø160mm su tarpinėmis, izoliacija 9mm
|
Ø 160 mm | B; D |
![]() IF09-BFS90-200
|
izoliuota alkūnė metalinė, 90°- Ø200mm su tarpinėmis, izoliacija 9mm
|
Ø 200 mm | B; D |
Tipas | ØDnom [mm] |
rm [mm] |
L [mm] |
T [mm] |
m [kg] |
IF09-BFS90-100* | 100 | 100 | 100 | 9 | 0,35 |
IF09-BFS90-125* | 125 | 125 | 125 | 9 | 0,52 |
IF09-BFS90-160 | 160 | 160 | 160 | 9 | 0,90 |
IF09-BFS90-200 | 200 | 200 | 200 | 9 | 1,32 |
*Presuoti
Esminės savybės | Eksploatacinės savybės | Bandymų standartas |
Šilumos laidumo koeficientas (visiems storiams) |
-10°C - 0,034 W/(m*K) 0°C - 0,036 W/(m*K) 25°C - 0,037 W/(m*K) 40°C - 0,041 W/(m*K) |
EN 12667 |
Ugnies reakcija | B-s3, d0 | EN 13501-1 |
Darbinė temperatūra | -40°C ... +85°C |
