Konstrukcija:
Montavimas:
Informacija: Reduktorius gali būti pagamintas kitais skersmenimis pagal pasirinkimą.
RCLS reduktorius yra jungtis, naudojama vėdinimo sistemose tarp dviejų skirtingo skersmens vamzdžių, užtikrinant tobulą jungimą, kai jums reikia pereiti iš vieno dydžio vamzdžio į kitą dydį. Galai aprūpinti EPDM sandarinimo žiedais, užtikrinantys aukščiausią oro sandarumą pagal "D" klasę.
Pavadinimas | Skersmuo | |
---|---|---|
![]() RCLS100-80
|
pereiga metalinė, Ø100-Ø80mm su gumomis, presuota
|
100-80 mm |
![]() RCLS125-100
|
pereiga metalinė, Ø125-Ø100mm su gumomis, presuota
|
125-100 mm |
![]() RCLS125-80
|
pereiga metalinė, Ø125-Ø80mm su gumomis, presuota
|
125-80 mm |
![]() RCLS150-100
|
pereiga metalinė, Ø150-Ø100mm su gumomis, presuota
|
150-100 mm |
![]() RCLS150-125
|
pereiga metalinė, Ø150-Ø125mm su gumomis, presuota
|
150-125 mm |
![]() RCLS150-80
|
pereiga metalinė, Ø150-Ø80mm su gumomis
|
150-80 mm |
![]() RCLS160-100
|
pereiga metalinė, Ø160-Ø100mm su gumomis, presuota
|
160-100 mm |
![]() RCLS160-125
|
pereiga metalinė, Ø160-Ø125mm su gumomis, presuota
|
160-125 mm |
![]() RCLS160-150
|
pereiga metalinė, Ø160-Ø150mm su gumomis
|
160-150 mm |
![]() RCLS160-80
|
pereiga metalinė, Ø160-Ø80mm su gumomis
|
160-80 mm |

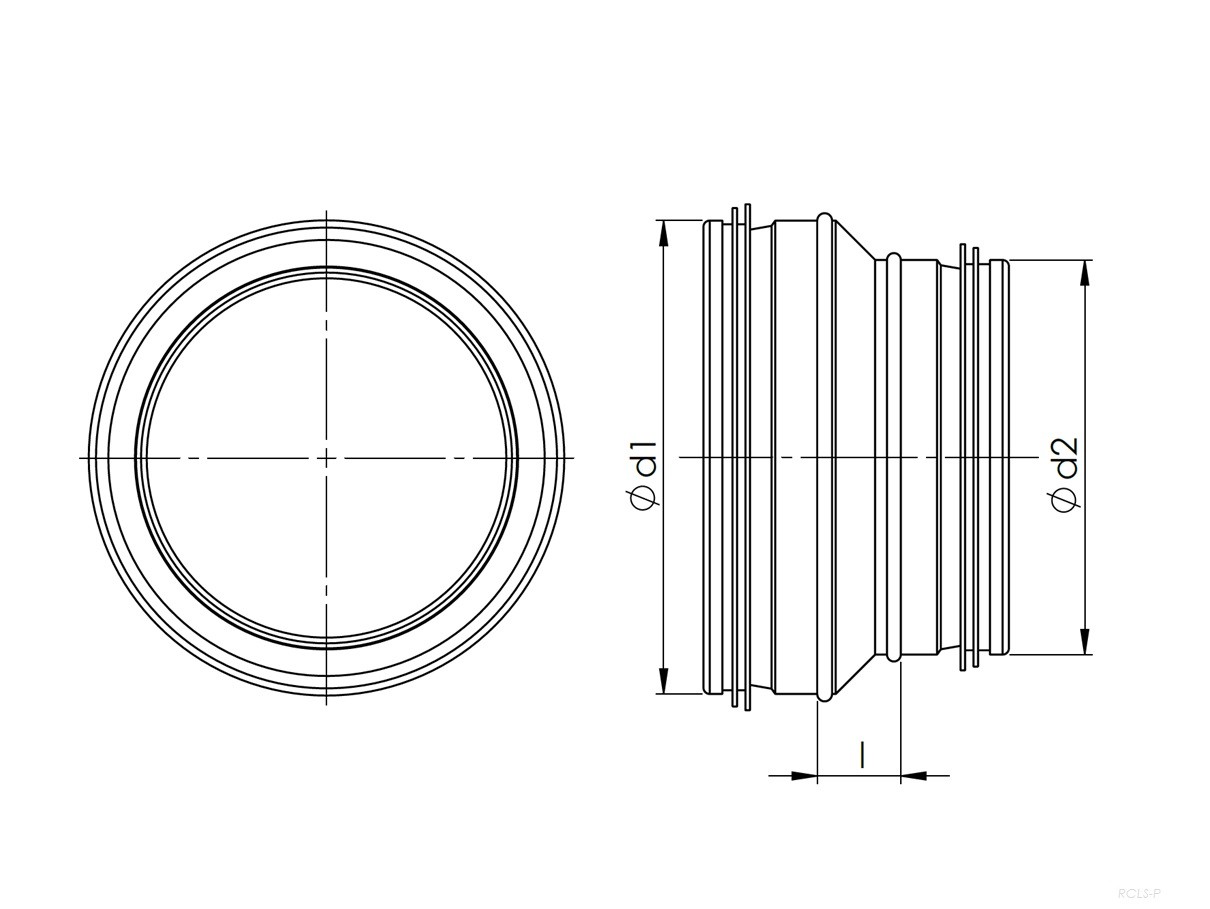

Presuoti

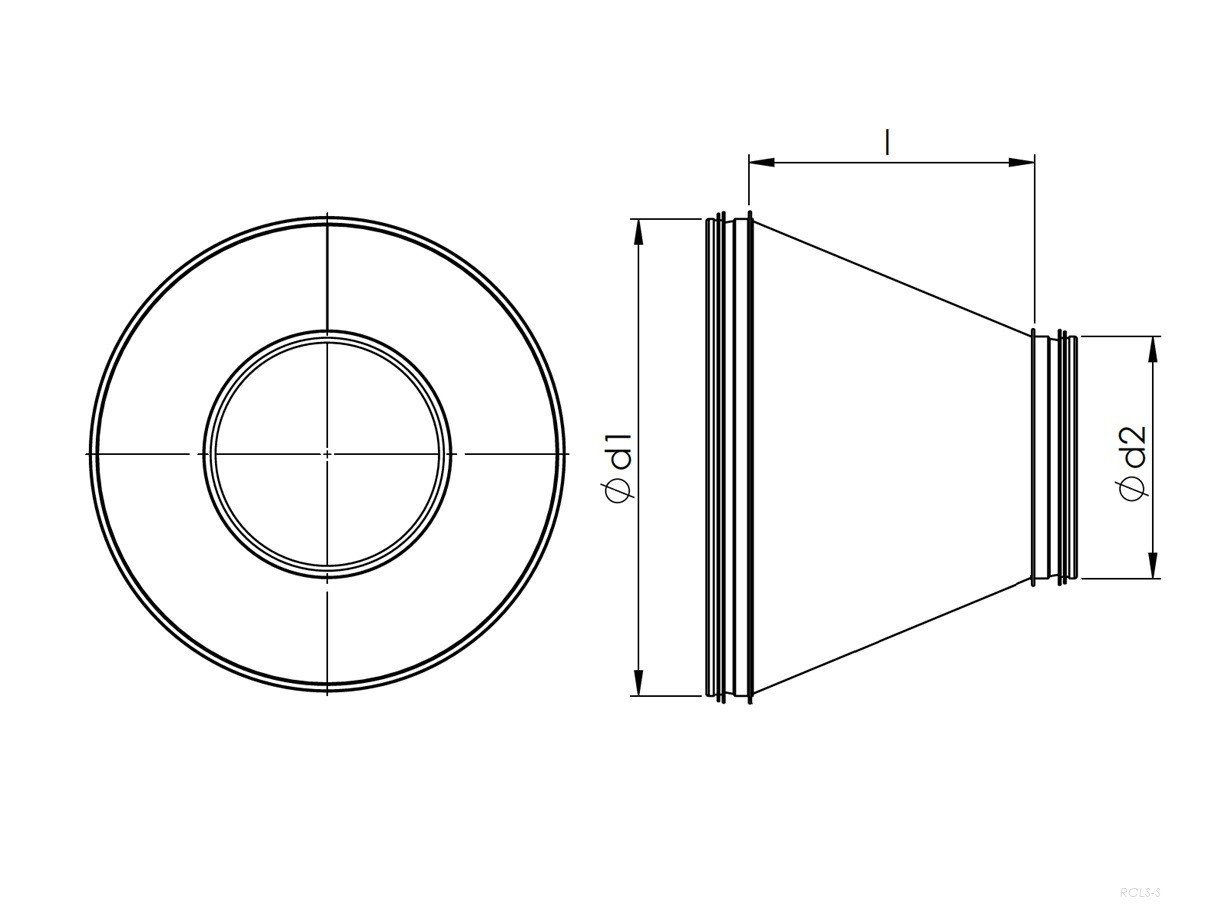

Segmentuota
Tipas | Ød1 nom [mm] |
Ød2 nom [mm] |
l [mm] |
m [kg] |
RCLS100-80* | 100 | 80 | 37 | 0,2 |
RCLS125-100* | 125 | 100 | 34 | 0,2 |
RCLS125-80* | 125 | 80 | 40 | 0,2 |
RCLS150-100* | 150 | 100 | 49 | 0,2 |
RCLS150-125* | 150 | 125 | 39 | 0,2 |
RCLS150-80 | 150 | 80 | 69,9 | 0,26 |
RCLS160-80 | 160 | 80 | 78,7 | 0,29 |
RCLS160-100* | 160 | 100 | 56 | 0,3 |
RCLS160-125* | 160 | 125 | 45 | 0,2 |
RCLS160-150 | 160 | 150 | 23,7 | 0,3 |
RCLS180-100 | 180 | 100 | 78,7 | 0,34 |
RCLS180-125 | 180 | 125 | 56,6 | 0,32 |
RCLS180-150 | 180 | 150 | 34,5 | 0,3 |
RCLS180-160 | 180 | 160 | 25,7 | 0,29 |
RCLS180-80 | 180 | 80 | 96,4 | 0,34 |
RCLS200-100* | 200 | 100 | 65 | 0,4 |
RCLS200-125* | 200 | 125 | 57 | 0,4 |
RCLS200-150* | 200 | 150 | 46 | 0,3 |
RCLS200-160* | 200 | 160 | 37 | 0,3 |
RCLS200-180 | 200 | 180 | 25,7 | 0,33 |
RCLS200-80 | 200 | 80 | 114 | 0,4 |
RCLS250-100 | 200 | 100 | 140,6 | 0,59 |
RCLS250-125 | 250 | 125 | 118,5 | 0,58 |
RCLS250-150 | 250 | 150 | 96,4 | 0,56 |
RCLS250-160 | 250 | 160 | 87,5 | 0,55 |
RCLS250-180 | 250 | 180 | 69,9 | 0,53 |
RCLS250-200 | 250 | 200 | 52,2 | 0,5 |
RCLS315-100 | 315 | 100 | 198 | 0,86 |
RCLS315-125 | 315 | 125 | 175,9 | 0,85 |
RCLS315-150 | 315 | 150 | 153,8 | 0,83 |
RCLS315-160 | 315 | 160 | 145 | 0,82 |
RCLS315-180 | 315 | 180 | 127,3 | 0,79 |
RCLS315-200 | 315 | 200 | 109,6 | 0,76 |
RCLS315-250 | 315 | 250 | 65,4 | 0,71 |
