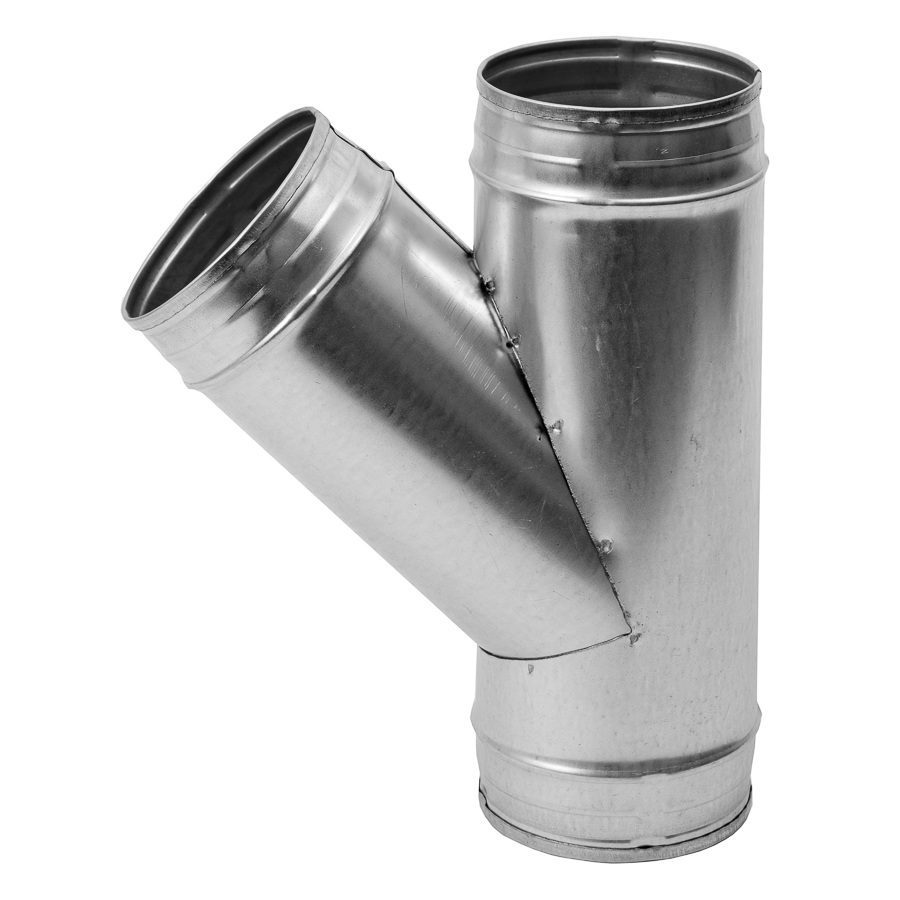

T-pieces without gaskets TV45°

Construction:

  • Material galvanized steel or other metal
  • Segmented



Instalation:

  • Easy installation.



Connection

Sort by

Article Description EAN Connection
TV100-80
TV100-80
T-joint metal, Ø100/Ø80mm-45° without rubber
20001199
TV125-100
TV125-100
T-joint metal, Ø125/Ø100mm-45° without rubber
20001200
TV125-125
TV125-125
T-joint metal, Ø125/Ø125mm-45° without rubber
4750492219225
125 mm
TV150-100
TV150-100
T-joint metal, Ø150/Ø100mm-45° without rubber
20001202
TV150-125
TV150-125
T-joint metal, Ø150/Ø125mm-45° without rubber
20001203
TV150-150
TV150-150
T-joint metal, Ø150/Ø150mm-45° without rubber
20001204
TV150-80
TV150-80
T-joint metal, Ø150/Ø80mm-45° without rubber
20003770
TV160-100
TV160-100
T-joint metal, Ø160/Ø100mm-45° without rubber
20001206
TV160-125
TV160-125
T-joint metal, Ø160/Ø125mm-45° without rubber
20001208
TV160-150
TV160-150
T-joint metal, Ø160/Ø150mm-45° without rubber
20003769

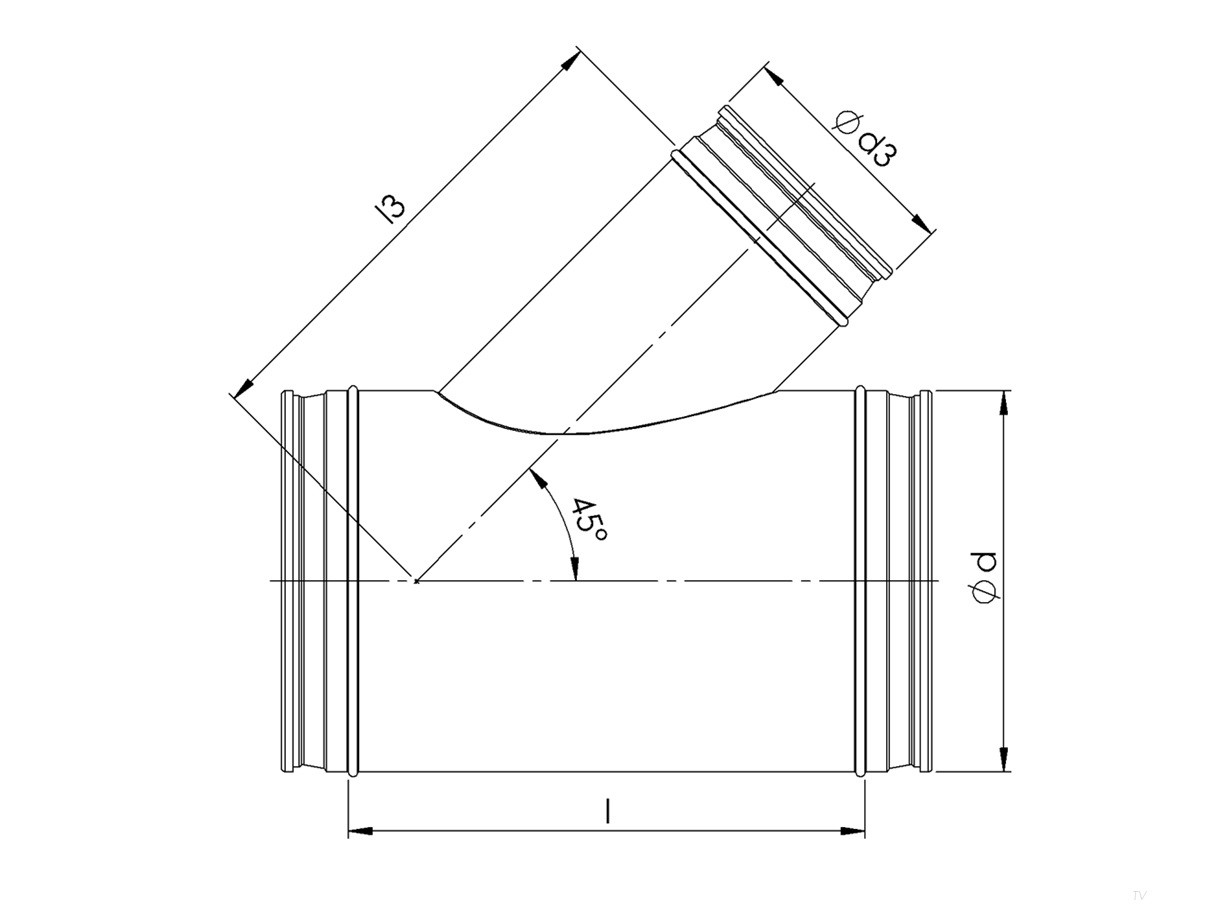

Type

Ød

[mm]

Ød3

[mm]

I3

[mm]

l

[mm]

m
[kg]
TV80-80 80 80 137 193 0,38
TV100-80 100 80 151 193 0,44
TV100-100 100 100 161 222 0,52
TV125-80 125 80 168 193 0,52
TV125-100 125 100 178 222 0,61
TV125-125 125 125 191 257 0,72
TV150-80 150 80 186 193 0,65
TV150-100 150 100 196 222 0,69
TV150-125 150 125 209 257 0,81
TV150-150 150 150 221 292 0,94
TV160-80 160 80 193 193 0,64
TV160-100 160 100 203 222 0,73
TV160-125 160 125 216 257 0,85
TV160-150 160 150 228 292 0,98
TV160-160 160 160 233 306 1,04
TV200-100 200 100 231 222 0,87
TV200-125 200 125 244 257 1,01
TV200-150 200 150 256 292 1,15
TV200-160 200 160 262 306 1,21
TV200-200 200 200 282 363 1,46
TV250-100 250 100 267 222 1,13
TV250-125 250 125 279 257 1,27
TV250-150 250 150 292 292 1,44
TV250-160 250 160 297 306 1,53
TV250-200 250 200 317 363 1,78
TV250-250 250 250 342 434 2,20
TV315-100 315 100 313 222 1,37
TV315-125 315 125 325 257 1,56
TV315-150 315 150 338 292 1,75
TV315-160 315 160 343 306 1,83
TV315-200 315 200 363 363 2,18
TV315-250 315 250 388 434 2,59
TV315-315 315 315 420 526 3,21

T-joints can be manufactured in other diameters by choice.
